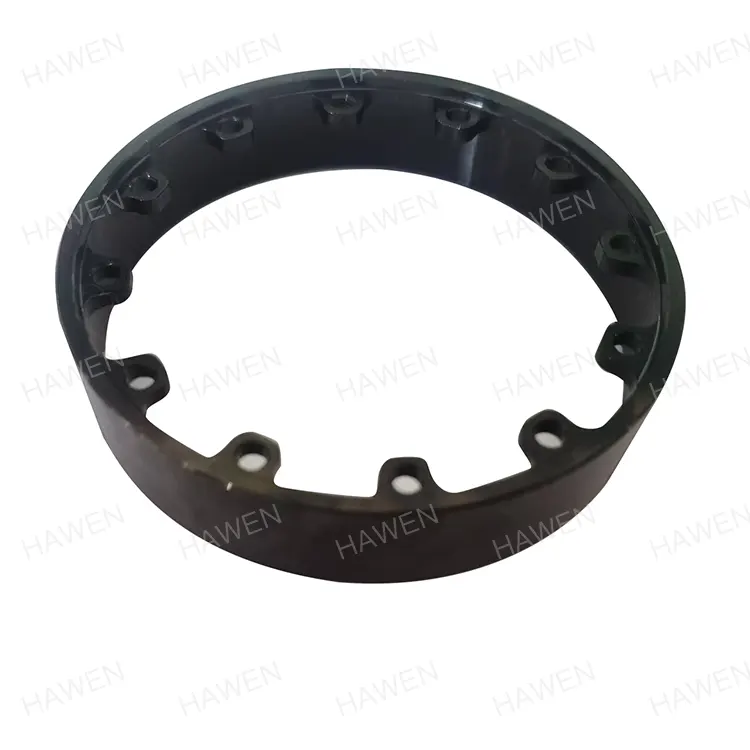

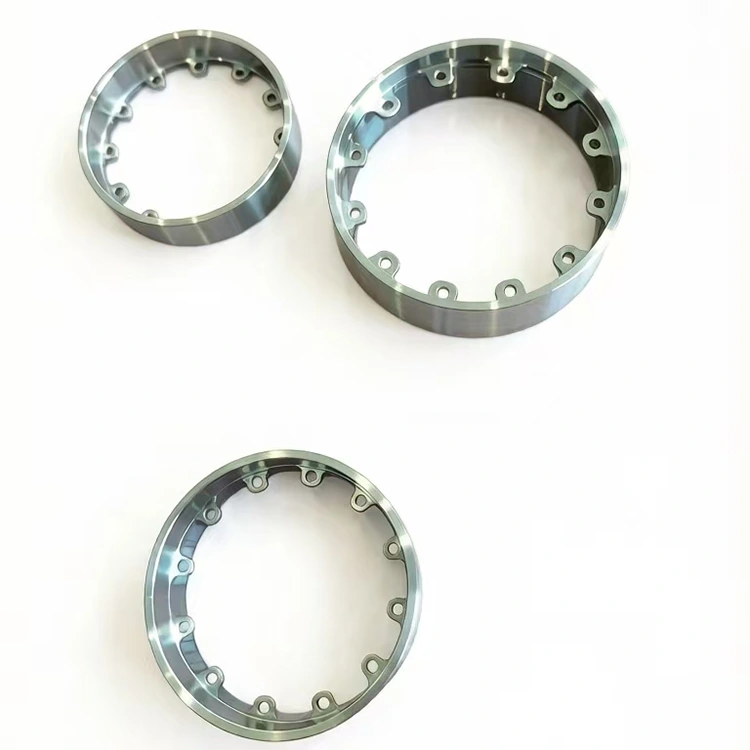

Garfo do motor do robô

Robot Motor Yoke é um componente básico central para servo-robô, torque e motores articulados. Embora pareça ser uma parte estrutural mecânica, na verdade desempenha três funções principais: condução do circuito magnético, suporte estrutural e dissipação de calor e blindagem eletromagnética. Ele determina diretamente a densidade de torque, a eficiência operacional, a estabilidade e a vida útil dos motores, tornando-o uma peça-chave indispensável para sistemas de acionamento de alta precisão em robôs avançados.

Haven (Trillion) está profundamente engajado na indústria de fabricação de máquinas há mais de 20 anos. Desde 2023, tem se concentrado em P&D e produção em larga escala de Robot Motor Yoke. Com processos maduros, controle de qualidade rigoroso e recursos de personalização rápida, tornou-se um fornecedor de alta qualidade de acessórios essenciais para motores de robôs na China, detendo uma participação de 10% no mercado interno e fornecendo produtos de suporte de longo prazo para muitas empresas líderes de eletrodomésticos e robôs.

Parâmetros principais do produto

O Robot Motor Yoke promovido adota usinagem de precisão padronizada e também oferece suporte à produção personalizada com base nos desenhos do cliente, adaptando-se aos requisitos de instalação e desempenho de diferentes modelos de motores de robôs. Os parâmetros principais básicos estão listados abaixo, todos verificados através da produção real e das aplicações do cliente:

Funções principais e valor do aplicativo

Como estrutura do circuito magnético e suporte estrutural dos motores dos robôs, o Robot Motor Yoke não é um simples acessório de metal. Seu desempenho está diretamente relacionado ao funcionamento geral do motor, abrangendo dimensões magnéticas, mecânicas e térmicas para garantir a operação eficiente e estável do motor.

Quatro funções principais

Circuito Magnético Fechado

Constrói um caminho de baixa relutância para campos magnéticos de ímã permanente e armadura, restringindo com precisão a distribuição do fluxo magnético, reduzindo significativamente o vazamento de fluxo magnético, melhorando a utilização do campo magnético e evitando a redução de saída e o aquecimento anormal causado pela saturação magnética, otimizando a eficiência de conversão de energia da fonte.

Apoio Estrutural

Fixa firmemente pólos magnéticos permanentes e suporta cargas alternadas de partida-parada em alta velocidade e comutação frequente, garantindo rigidez estrutural e precisão geométrica durante a operação e evitando a deformação dos componentes em altas velocidades.

Dissipação de calor e blindagem eletromagnética

Atua como um caminho chave de condução de calor para dissipar rapidamente as perdas de ferro e cobre, controlando o aumento de temperatura. Ele também suprime efetivamente campos magnéticos dispersos para evitar interferência com codificadores, sensores e outros componentes de precisão, melhorando o desempenho geral de EMC.

Ancoragem de desempenho

A seleção do material, a tecnologia de processamento, a espessura da seção e outros parâmetros determinam diretamente a densidade do torque, a ondulação do torque e a eficiência operacional, servindo como um pré-requisito crítico para a atuação do robô de alta precisão e alta resposta.

Tipos de motores e equipamentos a jusante aplicáveis

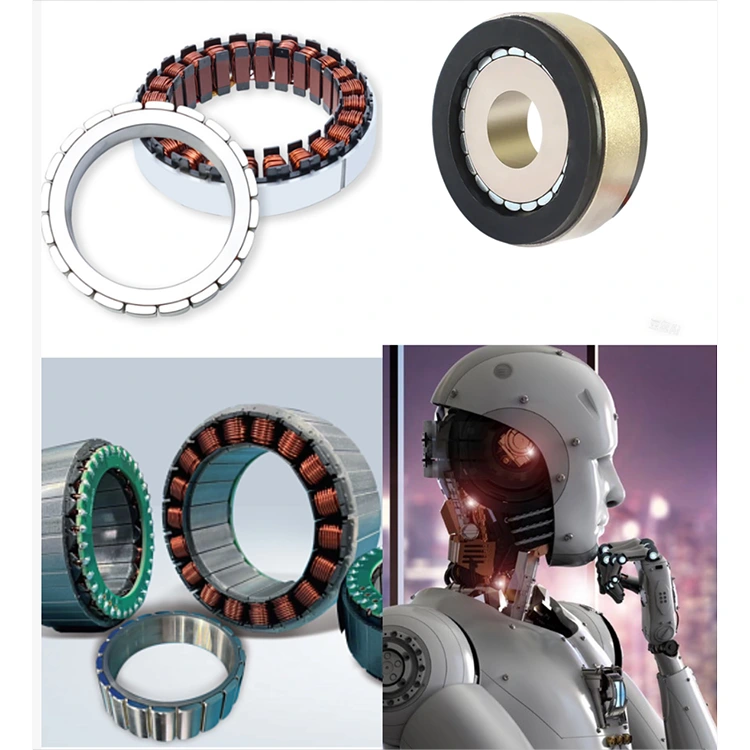

Este Robot Motor Yoke é compatível com vários motores convencionais dedicados a robôs, cobrindo módulos principais de robôs industriais, robôs colaborativos e robôs humanóides:

Servo motores: usados ​​como garfo do estator e garfo traseiro do rotor, equilibrando tamanho compacto e saída de alto torque para movimento multiarticular flexível.

Motores de torque sem moldura: a estrutura do anel integra-se diretamente nas juntas do robô, eliminando carcaças externas e melhorando a densidade de torque e a flexibilidade de instalação.

Motores de fluxo/disco axiais: adapta-se a estruturas duplas de back-yoke para circuitos magnéticos axiais, apresentando um design plano para módulos de acionamento de pernas e cintura em robôs humanóides.

Motores sem núcleo: podem funcionar como carcaças de motor, eliminando o torque de engrenagem para operação de baixa ondulação e alta resposta em efetores finais de robôs de precisão.

Principais indicadores de qualidade e benchmarking da indústria

Controlamos todo o processo de produção do Robot Motor Yoke de acordo com padrões rígidos, com indicadores básicos de precisão que excedem os benchmarks gerais da indústria, atendendo totalmente aos requisitos de aquisição de fabricantes de motores de ponta em estabilidade dimensional, ajuste de montagem e vida útil.

Impacto no desempenho: O Robot Motor Yoke de alta qualidade pode aumentar diretamente a densidade de potência do motor em 15% a 30%, suprimir mais de 99% da interferência do campo magnético disperso, reduzir a perda do circuito magnético, suportar alto estresse eletromagnético e garantir a operação estável do robô a longo prazo.

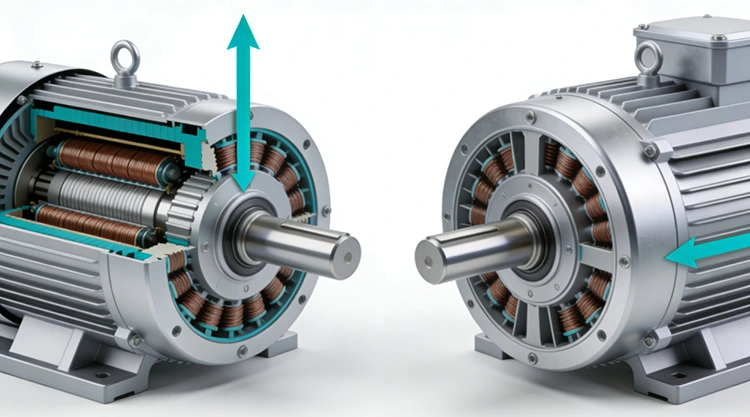

Seções Transversais de Fluxo Axial (Esquerda) vs. Fluxo Radial (Direita)

Seleção de materiais e controle de processos

Material especial: aço estrutural de carbono de alta qualidade 45#

O Robot Motor Yoke usa aço carbono médio 45# de padrão nacional com propriedades rigorosamente selecionadas e adaptadas às condições de trabalho do motor do robô:

● Conteúdo de carbono: 0,42%–0,50%; densidade: 7,85 g/cm³; manganês: 0,50%–0,80%; silício: 0,17% –0,37%; baixas impurezas de fósforo e enxofre.

● Excelentes propriedades mecânicas abrangentes: resistência à tração ≥ 600 MPa, limite de escoamento ≥ 355 MPa, alongamento ≥ 16%; dureza HRC32–36 após têmpera e revenido.

● Otimizado através de tratamento térmico dedicado, equilibrando resistência e tenacidade com excelente resistência à fadiga para operação prolongada do motor de alta frequência.

Usinagem de Precisão e Controle de Processo

Um sistema de controle de circuito fechado completo garante alta precisão e consistência de lote:

● Tolerância do furo interno controlada em ±0,005 mm; equipado com CMM, testador de circularidade, monitor de contorno e controle estatístico de processo SPC.

● Ambiente de processamento rigorosamente controlado para reduzir flutuações de temperatura e vibração; máquinas CNC de alta precisão e ferramentas especiais garantem conformidade dimensional.

● Inspeção completa do material recebido, monitoramento do tratamento térmico em tempo real e inspeção 100% do produto acabado para evitar a entrada de produtos não conformes no mercado.

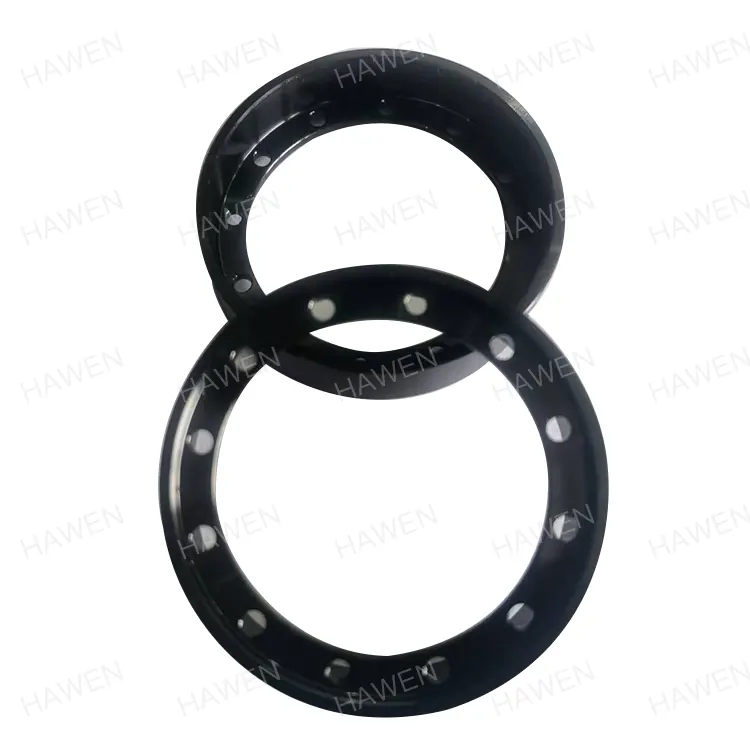

Tratamento de superfície: Acabamento de óxido preto totalmente automático

Utiliza fórmula de óxido preto autodesenvolvida e linha de produção totalmente automática sem contato manual para evitar danos e contaminação:

● O processo automático integrado de secagem e óxido preto melhora a resistência à corrosão e à ferrugem de acordo com os padrões da indústria.

● Suporta tratamentos de superfície personalizados, incluindo galvanoplastia, galvanização e niquelagem para aplicações especiais.

Principais vantagens empresariais

Com mais de 20 anos de experiência na fabricação de máquinas, Haven construiu um sistema completo desde P&D, produção e controle de qualidade até o serviço pós-venda, formando competitividade diferenciada na produção de Robot Motor Yoke e resolvendo efetivamente os problemas do cliente em compras, personalização e produção em massa.

Capacidade suficiente e entrega estável

● 120 máquinas CNC de alta precisão, 1 linha de limpeza totalmente automática, 25 técnicos profissionais.

● Capacidade mensal: 30 mil unidades; vendas mensais atuais: 10.000–20.000 unidades, deixando 40%–50% da capacidade para pedidos urgentes e em grandes quantidades.

● A cadeia de suprimentos confiável em Zhejiang garante prazos curtos de entrega de matérias-primas e entrega estável para produção contínua em grande escala e com diversas variedades.

Controle de qualidade totalmente automatizado e defeitos quase nulos

● 25 dispositivos de inspeção automática para testes em todas as dimensões, desde materiais recebidos até produtos acabados.

● Controle de qualidade 100% online; taxa de aprovação de produção 99,99%, taxa de aprovação de fábrica 100%.

● Certificado ISO9001 e IATF16949; rastreabilidade total da produção com consistência e confiabilidade superiores.

Suporte técnico profissional e forte personalização

● Equipe técnica dedicada e especializada em otimização e design de processos de jugo.

● Resposta rápida à personalização: produção baseada em desenhos, materiais específicos e tratamentos de superfície.

● Suporte completo desde consultoria de projeto, otimização de processos e produção experimental de pequenos lotes até produção em massa, encurtando ciclos de desenvolvimento e reduzindo custos.

Conformidade Ambiental e Controle de Custos

● Total conformidade com ROHS e REACH da UE com relatórios de certificação completos.

● A produção automatizada reduz a intervenção manual e melhora a utilização de materiais, controlando custos e ao mesmo tempo alcançando baixo consumo de energia e baixa emissão de resíduos, equilibrando desempenho ambiental e economia.

Clientes Cooperativos e Modelos de Parceria

Nosso Robot Motor Yoke há muito fornece às principais empresas nacionais e internacionais, incluindo Samsung, Haier e Nidec, cooperação estratégica estável por mais de uma década. A qualidade do produto e o serviço são altamente reconhecidos com altas taxas de recompra.

Apoiamos vários modelos de cooperação:

● Aquisição em massa de produtos padronizados

● Produção personalizada com base em desenhos do cliente

● Produção de amostras para especificações especiais

Damos as boas-vindas a clientes em todo o mundo para visitar nossa fábrica para inspeção e cooperação comercial. Contando com nosso sistema de produção maduro e força técnica, ajudamos os clientes a reduzir os custos de desenvolvimento, testes, fabricação e pós-venda para alcançar resultados ganha-ganha a longo prazo.
