Núcleo do rotor do motor elétrico

HAWEN é um fornecedor estabelecido de núcleo de rotor de motor elétrico e conjuntos de acionamento rotacional avançados. Apoiados por vinte anos de experiência em fabricação, processamos componentes usando aço carbono 20# e liga de aço 42CrMo. O centro de fabricação automatizado aplica tratamentos avançados de limpeza e passivação para garantir resistência ao desgaste a longo prazo e integridade estrutural em diversos sistemas industriais pesados.

Eficiência Rotacional em Sistemas Eletromecânicos

A automação industrial moderna depende fortemente da eficiência contínua dos acionamentos rotativos. Dentro desses sistemas de energia, a integração de um núcleo otimizado do rotor do motor elétrico determina a eficiência geral do conjunto de acionamento, reduzindo as perdas eletromagnéticas e garantindo uma resposta rápida de torque. Equipamentos de automação de alta velocidade, juntas robóticas e sistemas de transmissão elétricos exigem componentes rotativos projetados para minimizar a inércia e, ao mesmo tempo, maximizar a densidade do fluxo magnético.

Para sustentar as rigorosas demandas de mudanças industriais contínuas, as unidades rotacionais devem evitar o acúmulo de correntes parasitas e mitigar o aumento térmico excessivo. A utilização de matérias-primas de alta condutividade processadas em formas geométricas exatas garante que o acionamento elétrico funcione em seu limite termodinâmico máximo. Essa estabilidade mecânica influencia diretamente a potência, a precisão posicional e a vida útil operacional de máquinas automatizadas de fábrica.

Proteção e dinâmica de articulações robóticas

As juntas robóticas industriais exigem servoacionamentos compactos e de alto torque que possam executar ciclos rápidos de partida e parada sem erros de posicionamento. Os conjuntos rotativos internos são projetados para suportar tensões de torção severas, mantendo ao mesmo tempo uma concentricidade precisa. Ao reduzir o desvio radial, os componentes rotativos evitam mudanças microscópicas que levam ao desgaste das engrenagens e falhas mecânicas ao longo de milhões de ciclos.

Integração de geração de energia aerodinâmica

Nas turbinas eólicas e a vapor, as peças rotativas para serviços pesados ​​operam em ambientes externos imprevisíveis, sujeitos a cargas mecânicas variáveis. Esses sistemas utilizam configurações especializadas, como slots abertos inclinados e placas de ventilação dedicadas, para garantir que o calor seja rapidamente dissipado. O gerenciamento térmico eficiente protege os conjuntos de cobre enrolado e garante o fornecimento estável de energia à rede elétrica.

Novos Sistemas de Tração Energética

Os motores de tração para transmissões elétricas e híbridas exigem densidades de potência extremamente altas para otimizar o alcance e a aceleração do veículo. Os elementos rotativos internos devem operar em altas velocidades de rotação, muitas vezes excedendo 15.000 RPM. Alcançar um desempenho consistente nessas velocidades requer um rigoroso controle de qualidade durante a fabricação para garantir que as matérias-primas não se deformem sob forças centrífugas extremas.

Propriedades Metalúrgicas Avançadas para Operações de Alta Tensão

A seleção do material correto é vital para atender às demandas mecânicas e elétricas da aplicação final. As características metalúrgicas dos tipos de aço determinam o limite de escoamento, a resistência à fadiga e a facilidade de usinagem de cada componente.

Aço estrutural de baixo carbono (aço carbono 20#)

Este aço estrutural proporciona excelente soldabilidade e ductilidade, tornando-o ideal para montagens mecânicas padrão. Possui permeabilidade magnética estável, o que ajuda a reduzir as perdas no núcleo em aplicações de motores padrão. Os componentes fabricados a partir desta classe são altamente personalizáveis ​​e adaptam-se facilmente a projetos especializados que exigem alta precisão durante a produção em massa.

Aço cromo-molibdênio de ultra-alta resistência (aço de liga 42CrMo)

Para aplicações onde a carga mecânica e a resistência ao impacto são fundamentais, esta liga de aço oferece desempenho excepcional. Apresenta alta temperabilidade e não apresenta fragilidade na têmpera, permitindo-lhe sustentar altos limites de fadiga. O design químico incorpora cromo e molibdênio, garantindo um endurecimento profundo durante o tratamento térmico e excelente resistência a baixas temperaturas sob cargas de impacto.

Propriedades de aço carbono médio (aço carbono 45#)

Este grau estrutural de médio carbono contém 0,42% a 0,50% de carbono, com densidade de 7,85 g/cm³. A composição inclui 0,50% a 0,80% de manganês e 0,17% a 0,37% de silício, com impurezas rigorosamente controladas. Oferece excelentes propriedades mecânicas abrangentes, apresentando uma resistência à tração de ≥600 MPa e um limite de escoamento de ≥355 MPa. Pós-têmpera a 840°C e revenido entre 560°C e 600°C otimiza a dureza para HRC 22-34.

Verificação Dimensional e Alinhamento Geométrico

Para evitar vibrações mecânicas e ruídos de alta frequência em máquinas rotativas, os componentes devem respeitar limites dimensionais rígidos. Mesmo pequenos desvios de geometria podem criar tração magnética assimétrica, causando rápido desgaste do rolamento e falha catastrófica do equipamento. Durante a operação em alta velocidade, manter a concentricidade do núcleo do rotor do motor elétrico evita vibrações prejudiciais e garante uma transferência suave de energia rotacional.

Equipamentos de fabricação automatizados de alta precisão garantem controle dimensional consistente em toda a produção em larga escala. Parâmetros críticos, como a tolerância do furo interno, são rigorosamente mantidos em ≤0,005 mm. Ao padronizar essas tolerâncias rígidas, os conjuntos acabados integram-se perfeitamente aos eixos do motor, sem a necessidade de ajustes manuais durante a fase final de montagem.

Metrologia Abrangente e Inspeção de Qualidade

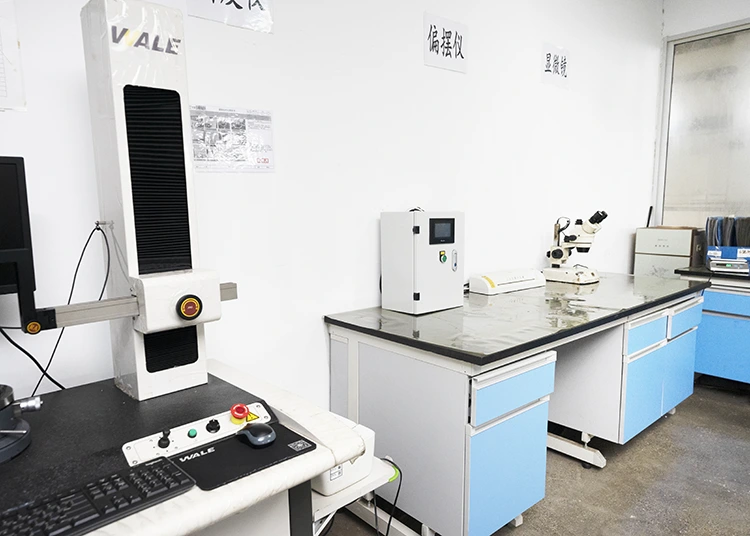

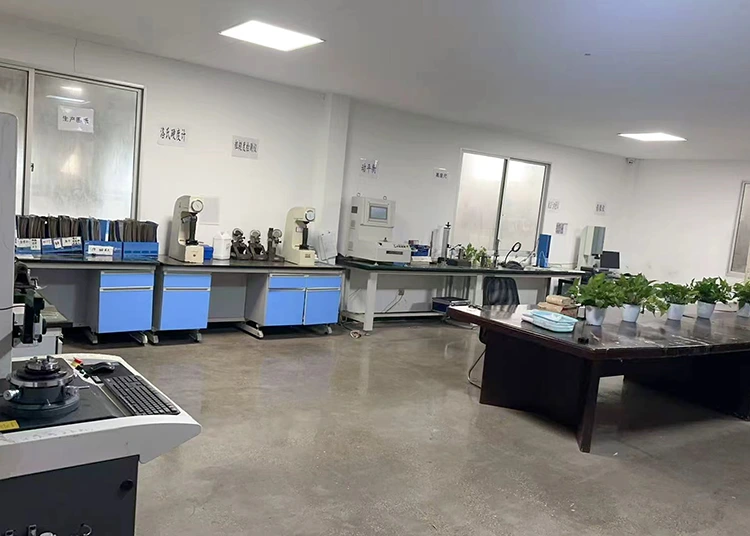

A garantia de qualidade é mantida por meio de ferramentas de metrologia avançadas localizadas diretamente na área de produção. Máquinas de medição por coordenadas (CMM) verificam coordenadas multieixos, enquanto testadores especializados de circularidade e instrumentos de medição de perfil avaliam a consistência circular dos diâmetros interno e externo. O Controle Estatístico de Processo (SPC) é utilizado para monitorar tendências de produção em tempo real, evitando desvios dimensionais antes que excedam os limites de engenharia.

Seleção de Matéria Prima e Fabricação Eco-Consciente

A aquisição de matérias-primas consistentes e de alta qualidade é a base do controle de qualidade. A instalação de fabricação utiliza aço de corte livre 1215 ecológico e com baixo teor de carbono para projetos designados para reduzir pegadas de substâncias perigosas e, ao mesmo tempo, melhorar a usinabilidade. Todos os materiais estão em conformidade com os padrões internacionais RoHS e REACH, apoiados por relatórios analíticos verificados de laboratório.

Protocolos de tratamento de superfície para ambientes extremos

As peças rotativas de aço freqüentemente operam em ambientes industriais desafiadores, onde a exposição à umidade, fluidos de corte e partículas transportadas pelo ar podem acelerar a oxidação. Superfícies desprotegidas desenvolvem ferrugem rapidamente, comprometendo o ajuste mecânico e espalhando detritos metálicos na carcaça do motor.

Para combater esses problemas, a fábrica utiliza um processo de limpeza e passivação totalmente automatizado e sem toque. Ao utilizar um sistema de lavagem acionado por esteira integrado a uma linha de secagem de alta eficiência, os produtos são limpos, tratados e embalados sem contato manual. Isso evita a contaminação da pele com óleo, reduz o risco de arranhões por impacto físico e garante que as peças cheguem à fábrica de montagem em perfeitas condições, prontas para instalação.

Diversas opções de personalização de revestimento

Embora a passivação química padrão proteja os componentes em condições típicas de armazenamento e montagem, ambientes especializados podem exigir barreiras aprimoradas. A instalação oferece várias opções de acabamento personalizadas para atender a requisitos específicos, incluindo galvanoplastia padrão, zincagem, niquelagem e tratamentos de óxido preto totalmente automatizados que melhoram a resistência à corrosão sem alterar dimensões físicas críticas.

Capacidades de produção e especificações técnicas

A tabela abaixo resume as especificações técnicas dos nossos principais produtos padrão usinados com precisão:

Por que nos escolher

A parceria com uma fábrica experiente garante que suas linhas de produção permaneçam abastecidas com componentes mecânicos altamente consistentes e de qualidade testada. Nossa infraestrutura é otimizada para oferecer valor e confiabilidade a longo prazo:

• Infraestrutura totalmente automatizada:A fábrica opera 10 linhas de produção totalmente automatizadas, completas com uma linha integrada de limpeza de superfícies e linha automatizada de óxido preto. Isso minimiza erros de processamento manual e garante alta repetibilidade em execuções de produção de alto volume.
• Espaço de produção substancial:Com uma capacidade mensal total de aproximadamente 5 milhões de unidades e remessas mensais atuais de 3 a 4 milhões de unidades, a instalação mantém um buffer de capacidade de 40% a 60% para suportar confortavelmente o rápido dimensionamento do projeto e mudanças repentinas na demanda.
• Experiência global automotiva e de eletrodomésticos:A equipa de produção mantém parcerias estratégicas de longa data com fabricantes de automóveis de classe mundial, incluindo Nidec, Midea, Gree, LG, Huilu e Wolong, provando a nossa capacidade de cumprir rigorosos padrões de qualidade.
• Rigorosa Auditoria de Qualidade e Ambiental:O controle de qualidade começa na origem da matéria-prima, gerando uma taxa de aprovação do processo estável de 99,995%. Todas as remessas passam por inspeção 100% antes de saírem das instalações e estão em total conformidade com as diretrizes ambientais RoHS e REACH da UE.

Perguntas frequentes

Quais configurações de projeto podem ser personalizadas para um núcleo de rotor de motor elétrico?

Fornecemos personalização completa de acordo com desenhos técnicos fornecidos. Nossa equipe de engenharia pode ajustar dimensões, perfis de furos internos, geometrias de ranhuras e especificações de matéria-prima — como a utilização de aço carbono 20#, aço-liga 42CrMo ou aço carbono 45# — para corresponder a parâmetros eletromecânicos específicos.

Como o processo de passivação sem toque evita a ferrugem?

A linha de tratamento de superfície sem toque passa os componentes por banhos automatizados de limpeza química e passivação antes de secá-los em uma câmara selada de ar quente. A eliminação do contato manual evita a oxidação induzida pelo suor e garante que as peças permaneçam livres de ferrugem antes da instalação.

Quais protocolos de teste são usados ​​para garantir a precisão do furo interno?

Cada lote é verificado usando máquinas de medição por coordenadas (CMM) e testadores de circularidade de alta precisão. Controlamos rigorosamente a cilindricidade do furo para ≤0,01 mm para nossas unidades padrão de aço carbono 20#, excedendo o padrão típico da indústria de ≤0,015 mm.

As matérias-primas estão em conformidade com as diretivas ambientais internacionais?

Sim. Todas as matérias-primas, incluindo aço de corte livre com baixo teor de carbono 1215 e vários tipos de ligas, passam por rigorosos testes químicos. Cada lote entregue é suportado por certificados oficiais de conformidade REACH e RoHS.

Como a fábrica lida com aumentos repentinos no volume de produção?

Nossa planta de produção na província de Zhejiang mantém uma reserva de capacidade ativa de até 2 milhões de unidades por mês. Isso nos permite dimensionar a produção e ajustar os cronogramas de remessa sem afetar os prazos de entrega ou a consistência do produto.

Precisão projetada e liderança em fabricação

Com mais de duas décadas de experiência dedicada em processamento mecânico de precisão, a fábrica continua a fornecer soluções de engenharia confiáveis ​​para ambientes industriais desafiadores. Ao controlar todas as etapas do processo – desde a inspeção metalúrgica e a usinagem CNC automatizada até a passivação química sem contato – garantimos que cada componente rotacional atenda aos altos padrões de desempenho. ConfiarHAWENpara fornecer a precisão, capacidade e consistência necessárias para alimentar sua próxima geração de sistemas de motores de alta eficiência.
