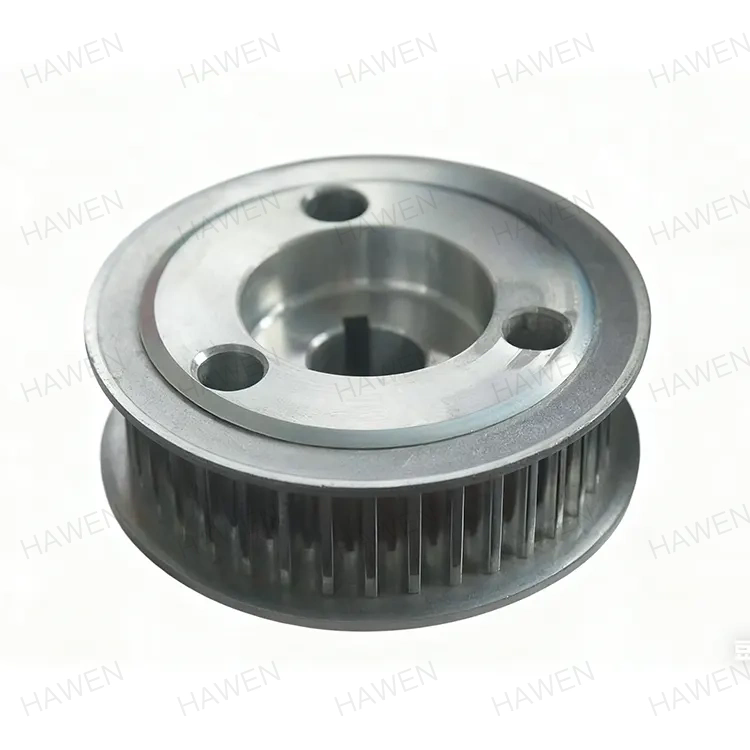

O que torna as polias de correia essenciais para equipamentos transportadores e manuseio de materiais?

Em um movimentado centro de distribuição no cinturão industrial da província de Zhejiang, uma linha transportadora funcionava há três anos sem grandes problemas. Então os problemas começaram. A correia começou a oscilar, os pacotes caíram pelas laterais e a amperagem do motor aumentou de forma imprevisível. A equipe de manutenção substituiu a correia, tensionou novamente o tensor e até trocou a caixa de câmbio. Nada funcionou. A causa raiz, descoberta somente após uma análise minuciosa da vibração, foi a polia motriz. Seu revestimento se desgastou de maneira desigual, criando uma condição conhecida como "deslizamento diferencial" que fazia com que a correia se movimentasse de forma irregular sob carga. O sistema de transporte, aparentemente robusto, foi comprometido por um componente que todos haviam esquecido: oPolias de correia.

Este cenário ilustra uma verdade fundamental no manuseio de materiais: as polias não são componentes passivos. Eles são a interface mecânica entre o sistema de acionamento e a correia e executam simultaneamente quatro funções críticas. Eles transmitem torque do motor para a correia. Eles mantêm a tensão da correia através do sistema tensor. Eles corrigem o alinhamento da correia através do perfil da coroa. E absorvem o impacto e o desgaste do material transportado. Quando qualquer uma dessas funções é comprometida, todo o sistema transportador sofre. Este artigo examinará cada uma dessas funções em detalhes técnicos, explicando por que as polias são essenciais para operações de manuseio de materiais confiáveis, eficientes e seguras.

Índice

• 1. A corrente de transmissão de torque: onde as polias se encaixam e por que elas falham primeiro
• 2. A questão da coroa: por que uma face curva não é opcional
• 3. Seleção de atraso: a decisão que determina deslizamento ou aderência
• 4. As tensões ocultas: o que a FEA revela sobre o projeto das polias
• 5. Manutenção importante: o que verificar e quando
• 6. Perguntas frequentes (FAQ)
• 7. Conclusão

1. A corrente de transmissão de torque: onde as polias se encaixam e por que elas falham primeiro

Para entender por que as polias de correia são essenciais, devemos primeiro traçar o caminho da força através de um sistema transportador. A cadeia começa no motor elétrico, que converte energia elétrica em energia mecânica rotacional. O eixo do motor está conectado a uma caixa de engrenagens, que reduz a velocidade e multiplica o torque. O eixo de saída da caixa de engrenagens é acoplado ao eixo da polia motriz. A polia motriz, enrolada na correia transportadora, transmite o torque à correia por meio de fricção. A correia, por sua vez, movimenta o material. Cada elo desta corrente é crítico, mas a polia motriz é única porque é o ponto onde o torque é transferido de um eixo de aço rígido para uma correia de borracha flexível. Essa transição é a parte mais desafiadora de todo o sistema.

As polias da correia são os primeiros componentes a falhar porque estão sujeitas às mais complexas combinações de cargas. A polia motriz sofre carga de torção da caixa de engrenagens, carga radial da tensão da correia e carga de flexão da deflexão do eixo. Ele também experimenta o carregamento cíclico da correia à medida que cada emenda passa pela polia. Com o tempo, essas cargas causam fadiga no eixo, desgaste na chaveta e degradação do revestimento. A polia traseira, embora não transmita o torque de acionamento, sofre as mesmas cargas de flexão e fadiga, além do estresse adicional de acúmulo de material se a correia não for limpa adequadamente. A polia de amortecimento, se presente, sofre altas cargas radiais devido ao aumento do ângulo de enrolamento.

A falha de uma polia raramente é repentina. É um processo progressivo que começa com sintomas sutis e culmina em fracasso catastrófico se não for tratado. Os modos de falha mais comuns são:

• Desgaste retardado:O revestimento de borracha ou cerâmica da polia motriz desgasta-se com o tempo, reduzindo o coeficiente de atrito e causando deslizamento da correia. Este é o modo de falha mais comum e geralmente é a causa raiz dos problemas de rastreamento.
• Fadiga do eixo:O eixo da polia motriz está sujeito a tensões de flexão reversa à medida que a tensão da correia muda durante a operação. Isso pode levar a trincas por fadiga, normalmente no rasgo de chaveta ou na alteração do diâmetro.
• Desgaste da chaveta:A chaveta que conecta o eixo ao cubo pode se desgastar, causando um ajuste frouxo e permitindo que a polia balance no eixo. Isto acelera o desgaste e pode levar à falha do eixo.
• Quebra de casca:A carcaça da polia pode rachar nas costuras de solda se o projeto for inadequado ou se a polia for submetida a cargas excessivas.
• Falha no rolamento:Os rolamentos que suportam o eixo da polia podem falhar devido a contaminação, lubrificação inadequada ou carga excessiva.

NoZhejiang Hawen Eletromecânica Co., Ltd., analisamos centenas de falhas em polias de sistemas transportadores em toda a China. Nossos dados mostram que mais de 60% das falhas nas polias estão relacionadas ao desgaste do revestimento ou à seleção inadequada do revestimento. É por isso que colocamos tanta ênfase em ajudar nossos clientes a selecionar o revestimento correto para sua aplicação e em fornecer diretrizes de manutenção que evitem o desgaste prematuro.

2. A questão da coroa: por que uma face curva não é opcional

A coroa de uma polia de correia é a ligeira curvatura convexa da face da polia, medida como a diferença de raio entre o centro e as bordas. Normalmente é expresso como uma porcentagem da largura da face. Por exemplo, uma polia de 1.000 mm de largura com coroa de 0,5% tem um raio central 5 mm maior que o raio da borda. À primeira vista, esta curvatura parece contra-intuitiva. Uma polia plana não seria mais simples de fabricar e mais eficiente? A resposta é não, e a razão está na mecânica do rastreamento da correia. A coroa não é uma conveniência de fabricação; é uma necessidade funcional que mantém a correia centrada na polia.

Para entender por que a coroa funciona, considere as forças que atuam na correia enquanto ela passa pela polia. A correia está sob tensão e busca naturalmente o caminho de menor resistência. Se a correia começar a se deslocar para um lado, a tensão nesse lado aumentará porque a correia estará sendo esticada sobre o raio maior da coroa. Este aumento de tensão cria uma força restauradora que empurra a correia de volta ao centro. A coroa, portanto, fornece um mecanismo autocentrante que opera contínua e passivamente. Sem uma coroa, ou com uma coroa insuficiente, a correia irá desviar para um lado e roçar contra a estrutura. Isso causa danos nas bordas, desalinhamento da correia e, eventualmente, falha da correia.

A quantidade de coroa necessária depende do tipo de correia e da aplicação. A tabela abaixo fornece nossos valores de coroa recomendados com base em anos de experiência de campo e testes em nossa fábrica:

A coroa deve ser usinada com alto grau de precisão para garantir o alinhamento adequado da correia. Em nossa fábrica, usamos tornos CNC para girar a coroa com uma tolerância de +/- 0,05 mm. Também verificamos o perfil da coroa após a usinagem utilizando um perfilômetro. Esse nível de precisão garante que cada polia de correia que produzimos forneça um rastreamento confiável e consistente da correia, independentemente das condições operacionais. A coroa não é opcional; é a base do rastreamento do cinto.

3. Seleção de atraso: a decisão que determina deslizamento ou aderência

O revestimento é o material aplicado à superfície da polia motriz para aumentar o atrito e proteger a carcaça da polia contra desgaste. É o fator mais importante na determinação da capacidade de transmissão de torque do transportador. O atrito entre a correia e o revestimento, combinado com o ângulo de enrolamento, determina o torque máximo que pode ser transmitido antes que a correia deslize. Se o revestimento estiver desgastado ou o material errado for selecionado, a correia escorregará, causando perda de produção, danos à correia e potencialmente risco de incêndio. Selecionar o retardamento correto é, portanto, uma decisão crítica de engenharia que deve ser baseada em uma análise cuidadosa da aplicação.

Existem três tipos principais de revestimento usados ​​em polias transportadoras: borracha, cerâmica e poliuretano. O revestimento de borracha é o mais comum e está disponível em diferentes padrões, como liso, ranhura de diamante e espinha de peixe. O padrão afeta o coeficiente de atrito e a capacidade do revestimento de liberar água e detritos. O revestimento cerâmico consiste em placas cerâmicas embutidas em uma matriz de borracha. As telhas cerâmicas proporcionam um coeficiente de atrito muito alto e excelente resistência ao desgaste, tornando-as ideais para aplicações de alto torque e materiais abrasivos. O revestimento de poliuretano é usado no processamento de alimentos e em outros ambientes limpos onde a borracha não é aceitável. A tabela abaixo compara as principais características desses materiais de revestimento.

A seleção do material de revestimento não envolve apenas o coeficiente de atrito. Envolve também considerações sobre o meio ambiente, o material transportado e as práticas de manutenção. Numa fábrica de processamento de alimentos, por exemplo, o revestimento deve ser capaz de resistir à lavagem com agentes de limpeza cáusticos. Numa aplicação de mineração, o revestimento deve ser capaz de resistir à ação abrasiva do minério e da rocha. Nossa equipe de engenharia na Hawen trabalha em estreita colaboração com os clientes para selecionar o revestimento ideal para cada aplicação. Também oferecemos serviços de substituição de revestimentos e podemos aconselhar sobre o melhor cronograma de manutenção para maximizar a vida útil do revestimento.

4. As tensões ocultas: o que a FEA revela sobre o projeto das polias

Uma polia de correia pode parecer um cilindro simples, mas sua distribuição interna de tensões é complexa. Quando a polia está sob carga, o eixo dobra, a carcaça se deforma e as costuras de solda sofrem altas concentrações de tensão. Se o projeto não for otimizado, essas tensões podem levar a trincas por fadiga e falhas prematuras. Para garantir que nossas polias sejam projetadas para máxima confiabilidade, usamos Análise de Elementos Finitos (FEA) para simular as tensões sob condições de carga reais. A FEA nos permite ver as tensões ocultas que não são visíveis a olho nu e otimizar o projeto antes da fabricação da primeira polia.

O modelo FEA de uma polia de correia inclui o eixo, o cubo, os discos finais e a carcaça. As cargas aplicadas ao modelo incluem a tensão da correia, o torque da caixa de engrenagens e o peso da própria polia. O modelo também leva em conta a pressão de contato entre a correia e o revestimento. Os resultados da análise revelam as áreas de alto estresse, que normalmente são encontradas nos seguintes locais:

• A chaveta no eixo:A chaveta é um concentrador de estresse. FEA mostra que a tensão no rasgo de chaveta pode ser 2 a 3 vezes maior que a tensão nominal no eixo.
• A solda entre o disco final e a carcaça:Esta solda está sujeita a tensões de flexão e cisalhamento. Se a solda não for dimensionada corretamente, ela poderá rachar sob carga cíclica.
• A mudança no diâmetro do eixo:Qualquer mudança abrupta no diâmetro cria uma concentração de tensão. FEA nos ajuda a otimizar o raio do filete para reduzir a tensão.
• O ajuste do cubo ao eixo:O ajuste interferente entre o cubo e o eixo deve ser suficiente para transmitir o torque sem escorregar, mas não tão alto a ponto de causar escoamento do cubo.

Com base nos resultados da FEA, otimizamos o design de nossas polias para reduzir as concentrações de tensão e melhorar a vida útil em fadiga. Por exemplo, podemos aumentar o raio do filete no ressalto do eixo, aumentar o tamanho da solda ou usar um material de maior resistência para o eixo. Também validamos os resultados da FEA com testes físicos. Nossa fábrica possui um equipamento de teste que pode aplicar cargas estáticas e dinâmicas a uma polia enquanto mede tensão e vibração. Esta combinação de simulação e testes garante que nossas polias sejam projetadas para suportar as aplicações mais exigentes.

5. Manutenção importante: o que verificar e quando

Mesmo as polias mais bem projetadas acabarão se desgastando. A chave para maximizar a vida útil e evitar falhas inesperadas é um programa de manutenção estruturado. Um programa de manutenção para polias transportadoras deve incluir tarefas diárias, semanais, mensais e anuais. Cada tarefa deve ser específica e mensurável, e os resultados devem ser registrados para acompanhar a condição da polia ao longo do tempo. As seções a seguir descrevem as principais tarefas de manutenção para polias de correia em sistemas transportadores.

Verificações diárias:O operador deve realizar uma inspeção visual do transportador no início de cada turno. Procure sinais de desalinhamento da correia, como fricção da correia contra a estrutura ou derramamento de material pelas laterais. Ouça ruídos incomuns, como guinchos ou rangidos, que podem indicar um problema no rolamento. Verifique se há sinais de desgaste ou danos.

Verificações semanais:O técnico de manutenção deverá verificar a tensão da correia e ajustá-la se necessário. Verifique o estado do revestimento e procure algum material incrustado que possa danificar a correia. Verifique a polia quanto a sinais de movimento ou folga. Lubrifique os rolamentos, se necessário.

Verificações mensais:O técnico deve medir o desgaste do revestimento usando um medidor de profundidade. Se o revestimento estiver desgastado além do limite recomendado, ele deverá ser substituído. Verifique o alinhamento das polias usando uma ferramenta de alinhamento a laser. Verifique a condição do eixo e da chaveta quanto a sinais de desgaste ou rachaduras.

Verificações Anuais:A manutenção anual deve incluir uma inspeção completa de todo o sistema transportador. As polias devem ser removidas e inspecionadas quanto a rachaduras, corrosão e desgaste. Os rolamentos devem ser substituídos se apresentarem quaisquer sinais de desgaste. O eixo deve ser inspecionado quanto a trincas por fadiga usando métodos de testes não destrutivos, como inspeção por partículas magnéticas ou testes ultrassônicos. A tabela a seguir fornece um resumo das tarefas de manutenção e sua frequência recomendada.

Na Hawen, fornecemos aos nossos clientes um manual de manutenção abrangente para nossas polias, incluindo cronogramas recomendados e critérios de inspeção. Também oferecemos treinamento em manutenção e suporte no local para ajudar nossos clientes a maximizar a vida útil de seus sistemas de transporte.

6. Perguntas frequentes (FAQ)

Pergunta 1: Com que frequência o revestimento de uma polia motriz deve ser substituído?

Resposta: O revestimento de uma polia motriz deve ser substituído quando estiver desgastado a ponto de o coeficiente de atrito ser insuficiente para transmitir o torque necessário sem escorregar. Normalmente, isso ocorre quando o revestimento está desgastado em 50% de sua espessura original ou quando o padrão de desgaste é irregular. Numa aplicação industrial típica, o atraso pode durar de 2 a 5 anos, dependendo das condições de operação. A inspeção regular é essencial para determinar o intervalo ideal de substituição. Nossa fábrica pode fornecer recomendações específicas com base em sua aplicação.

Pergunta 2: Como posso saber se o desalinhamento da correia é causado por um problema na polia ou na tensão?

Resposta: O desalinhamento da correia pode ser causado por um problema na polia ou na tensão. Se a correia estiver desalinhada em todos os pontos ao longo do transportador, o problema provavelmente é um problema de tensão. Se a correia estiver desalinhada apenas na polia motriz, o problema provavelmente é um problema na polia, como coroa desgastada ou atraso. Para diagnosticar o problema, primeiro verifique a tensão da correia e ajuste-a se necessário. Se o desalinhamento persistir, inspecione as polias em busca de coroa desgastada, revestimento danificado ou eixo desalinhado. Uma ferramenta de alinhamento a laser pode ajudar a determinar se as polias estão alinhadas corretamente.

Pergunta 3: Qual é a diferença entre revestimento cerâmico e revestimento de borracha e quando cada um deve ser usado?

Resposta: O revestimento cerâmico tem um coeficiente de atrito mais alto e melhor resistência ao desgaste do que o revestimento de borracha, tornando-o ideal para aplicações de alto torque, materiais abrasivos e condições úmidas. O revestimento de borracha é adequado para aplicações de uso geral, condições secas e requisitos de torque mais baixos. A seleção depende da aplicação específica. Por exemplo, um transportador de mina de carvão que manuseia carvão úmido e abrasivo se beneficiaria com o revestimento de cerâmica, enquanto um transportador de manuseio de embalagens ficaria bem com o revestimento de borracha.

Pergunta 4: O que causa a falha do eixo da polia e como isso pode ser evitado?

Resposta: A causa mais comum de falha do eixo da polia é a trinca por fadiga, que ocorre quando o eixo é submetido a tensões de flexão cíclicas. As trincas normalmente começam em concentradores de tensão, como a chaveta ou uma mudança no diâmetro. Para evitar falhas no eixo, o eixo deve ser projetado com um fator de segurança adequado, os concentradores de tensão devem ser minimizados e o eixo deve ser inspecionado regularmente quanto a rachaduras. Testes não destrutivos, como inspeção por partículas magnéticas, podem detectar rachaduras antes que se tornem críticas.

Pergunta 5: Como posso saber se minhas polias transportadoras precisam ser substituídas?

Resposta: As polias do transportador devem ser substituídas quando apresentarem sinais de desgaste ou danos significativos, como carcaças rachadas, revestimento desgastado ou danificado, rasgo de chaveta desgastado ou eixo torto. Se a polia estiver em serviço há mais de 10 anos, recomenda-se uma inspeção completa. Se a inspeção revelar alguma destas condições, a polia deverá ser substituída. Nossa fábrica pode fornecer uma polia de reposição que atenda às especificações originais ou um design atualizado para melhorar o desempenho.

7. Conclusão

As polias de correia são os heróis anônimos dos sistemas de transporte. Não são apenas cilindros que giram; são componentes projetados com precisão que transmitem torque, mantêm a tensão, corrigem o rastreamento e absorvem as tensões do manuseio de materiais. Seu projeto, seleção e manutenção adequados são essenciais para a confiabilidade, eficiência e segurança de qualquer sistema de transporte. Desde o perfil da coroa que mantém a correia centralizada até o revestimento que proporciona a aderência, cada recurso de uma polia de correia serve a um propósito específico. Na Zhejiang Hawen Electromechanical Co., Ltd., dedicamos nossa experiência em engenharia ao projeto e fabricação de polias de correia que atendem aos requisitos mais exigentes. Nossa fábrica usa modelagem FEA avançada, usinagem de precisão e testes rigorosos para garantir que cada polia que produzimos ofereça desempenho confiável em campo.

Esteja você projetando um novo sistema de transporte ou mantendo um existente, a escolha das polias de correia é uma decisão que não deve ser tomada levianamente. Convidamos você a entrar em contato com nossa equipe técnica para discutir seus requisitos específicos de aplicação. Podemos ajudá-lo a selecionar o design correto da polia, o material de revestimento e o cronograma de manutenção para maximizar o tempo de atividade e a produtividade do seu transportador. Nosso compromisso com a qualidade e o suporte ao cliente nos tornou um parceiro confiável para operações de manuseio de materiais na China e em outros lugares.

Entre em contato com Zhejiang Hawen Electromechanical Co., Ltd. hojepara discutir seus requisitos de polias transportadoras e descobrir como nossas polias de correia podem melhorar suas operações de manuseio de materiais.
